LF3D-1M系列3D線激光輪廓掃描傳感器-汽車輪胎半徑紋路表面缺陷檢測

1.被檢測物體

輪胎

寬度300mm以內

直徑450-650mm

2.檢測要求

寬度檢測，誤差≤0.5mm

紋路深度檢測，誤差≤0.2mm

輪半徑檢測，誤差≤0.5mm

檢測頻率：每個輪胎2分鐘

報警：發生超差情況，立即報警，軟件有顯示，同時通過數字開關信號給出報警信號

3.實現方案

采用3臺激光輪廓傳感器

1臺檢測胎面，檢測寬度、紋路深度、輪半徑

2臺檢測側面，檢測明顯磨損，如輪胎鼓包

3臺傳感器同步測量，消除膠帶抖動影響，因此膠帶的抖動不影響測量

4.性能指標

寬度誤差：≤0.5mm

紋路深度檢測誤差：≤0.2mm

輪半徑檢測誤差：≤0.5mm

缺陷檢測：視缺陷程度而定，暫不能確定

檢測頻率：每秒檢測1次

2個傳感器距離膠帶的安裝距離：650mm

報警：發生超差情況，立即報警，軟件有顯示，同時通過數字開關信號給出報警信號

圖形顯示：輪胎面3D輪廓實施顯示，各測量要素實時顯示

傳感器防護等級：IP67，適合惡劣的工業環境

電源：220V 8A

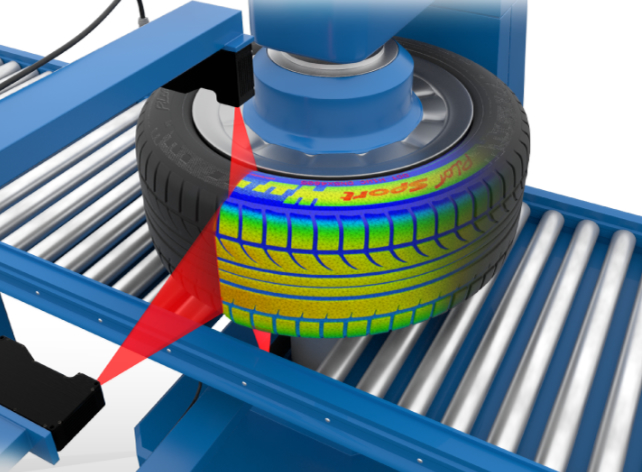

5.實現示意圖

6.系統構成

激光傳感器 3臺

傳輸線 3套

采集同步控制器 1套

（注：用戶需要提供雙千兆網口工業計算機）

7.軟件系統

可以根據客戶要求，設計專用的軟件和界面（費用另計）
